Kao dugotrajni dobavljač zupčanika, bio sam svjedokom sve - evoluirajućih zahtjeva u raznim industrijama za prijenosnike s većim kapacitetom opterećenja. U ovom ću blogu podijeliti neke učinkovite načine za povećanje kapaciteta opterećenja - nosača SPUR opreme, što može biti korisno i za inženjere i za tvrtke koje traže pouzdana rješenja za prijenos.
1. Izbor materijala
Izbor materijala je temeljni kada je u pitanju poboljšanje kapaciteta za nošenje opterećenja. Legure visoke snage često su Opcija Go - To. Na primjer, leguri čelika poput 4140 ili 4340 nude izvrsna mehanička svojstva. Ovi čelici imaju visoku vlačnu čvrstoću i dobru žilavost, što im omogućuje da izdrže velika opterećenja bez preusmjeravanja.
U usporedbi s običnim ugljikovim čelicima, legura čelika imaju rafiniraniju mikrostrukturu i bolju otpornost na nošenje i umor. Toplinska obrada može dodatno poboljšati njihove performanse. Kroz procese poput gašenja i kaljenja mogu se optimizirati tvrdoća i čvrstoća legurnog čelika. Na primjer, bušotina - tretirana 4140 legiranih čeličnih zupčanika može imati značajno veću nosivost od nosača od neobrađenog.

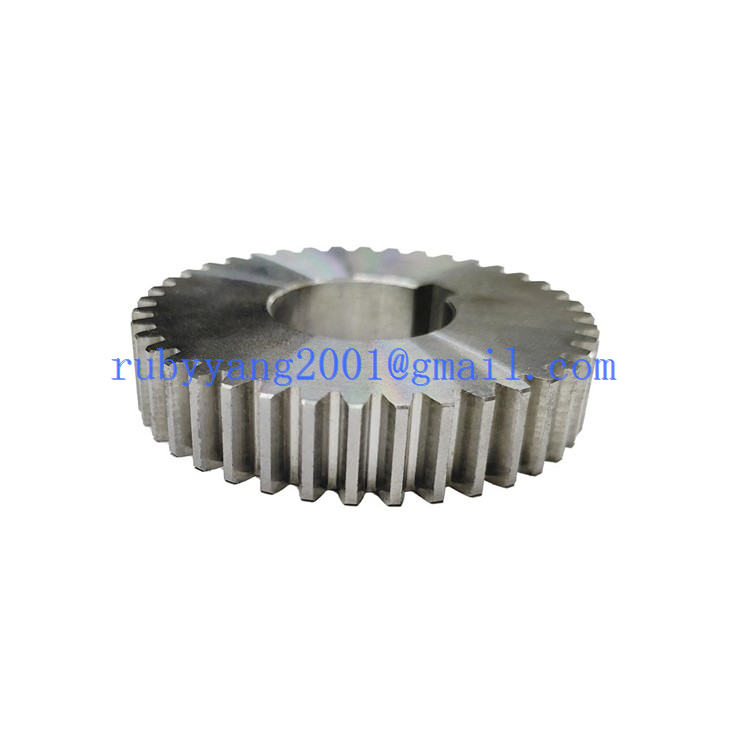

U našoj tvrtki nudimo širok spektar brzih zupčanika izrađenih od visokokvalitetnih materijala. Možete provjeriti našuVeleprodajna cijena ravna SPUR GEAR MODUL 2 45 zuba, što je izrađeno od legura vrhunskih razreda kako bi se osiguralo dugotrajne performanse pod velikim opterećenjima.
2. Optimizacija geometrije zupčanika
Profil zuba
Profil zuba u Spur Gear igra ključnu ulogu u raspodjeli opterećenja. Profil zuba dobro može ravnomjerno rasporediti opterećenje po površini zuba, smanjujući koncentracije napona. Profil zuba Involute najčešće se koristi u zupčanici Spur jer pruža gladak i kontinuirani kontakt između zubnih zuba.
Međutim, modifikacije involutnog profila mogu se izvršiti kako bi se dodatno poboljšala kapacitet nošenja opterećenja. Na primjer, može se nanijeti pomoć vrha, što lagano smanjuje debljinu vrha zuba. To pomaže da se izbjegne pretjerani kontaktni stres na vrhovima zuba tijekom mreže, posebno pod velikim opterećenjima.
Modul i broj zuba
Modul zupčanika je mjera njegove veličine, a broj zuba utječe na performanse zupčanika. Veći modul općenito znači veće zube, koji mogu nositi više opterećenja. Međutim, povećanje modula također povećava veličinu i težinu zupčanika. Stoga se na temelju zahtjeva za prijavu mora uspostaviti ravnoteža.
Povećanje broja zuba također može poboljšati nosivost. Više zuba rezultira većim kontaktnim omjerom, što znači da je više zuba u kontaktu istovremeno tijekom mreže. To distribuira opterećenje na većem području, smanjujući stres na svakom pojedinom zubu. NašeM2 Ground Spur Geardizajniran je s optimiziranom geometrijom zuba za pružanje visokog opterećenja, uz održavanje razumne veličine.
3. Površinski tretman
Površeni tretman je učinkovit način za poboljšanje kapaciteta za nošenje opterećenja. Postoji nekoliko uobičajenih metoda obrade površine:
Otvrdnjavanje slučaja
Očvršćivanje kućišta uključuje otvrdnjavanje površinskog sloja zupčanika, a jezgra je održavala relativno meku i čvrstu. Obično se koriste procesi poput karburizacije, nitriranja i karbonitringa. Karburizacija je proces u kojem se ugljik difuzno na površini zupčanika pri visokim temperaturama, a zatim gasiranjem i kaljenjem. To rezultira tvrdim površinskim slojem koji može odoljeti habanju i umoru, dok jezgra ostaje duktilna da apsorbira udarne opterećenja.
Pucanj
Pucanje je mehanička metoda obrade površine. Mali sferni snimci snimaju se velikom brzinom na površinu zupčanika, stvarajući tlačne napone. Ovi kompresijski naponi pomažu u sprječavanju pokretanja i širenja pukotina, poboljšavajući vijek umora brzine i nosivosti.

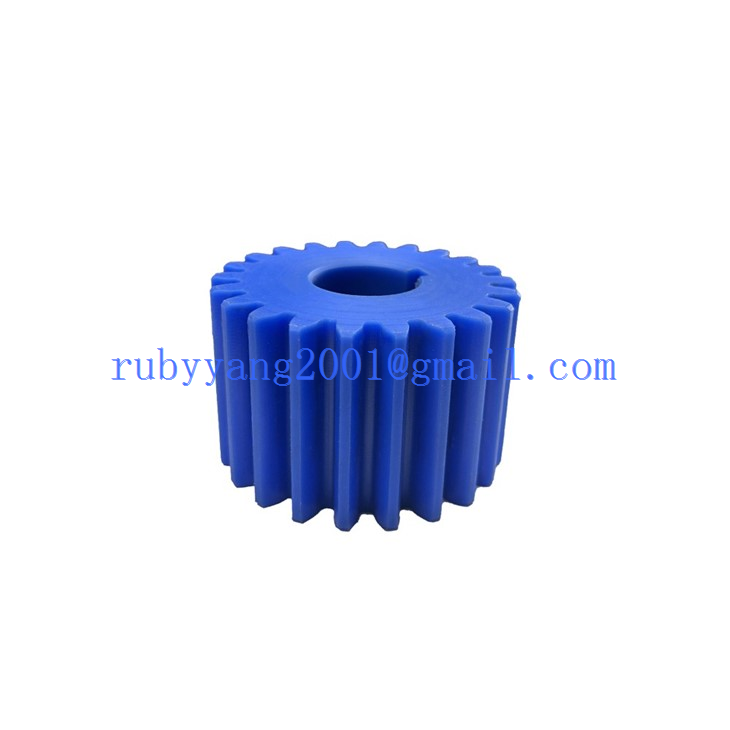

NašeVisoka preciznost M1.25 Ravna mjenjača za prijenos leguraPodvrgava se naprednim procesima površinskog obrade kako bi se osiguralo vrhunske performanse pod velikim opterećenjima.
4. Podmazivanje
Pravilno podmazivanje ključno je za smanjenje trenja i habanja između zubnih zuba zupčanika, što zauzvrat povećava njezinu nosivost. Mazivo formira tanki film između zubnih površina, razdvajajući ih i sprečavajući izravni metal - do metal kontakta.
Odabir maziva
Izbor maziva ovisi o različitim čimbenicima kao što su radna temperatura, opterećenje i brzina zupčanika. Za primjene visokog opterećenja preporučuje se mazivo s visokom viskoznošću i dobrim svojstvima ekstremnih pritiska (EP). EP aditivi u mazivu mogu formirati zaštitni film na površinama zuba u uvjetima visokog pritiska, sprječavajući gašenje i trošenje.
Metoda podmazivanja
Postoje različite metode podmazivanja, uključujući podmazivanje prskanja, podmazivanje tlaka i podmazivanje magle uljne magle. Podmazivanje prskanja je jednostavno i prikladno za aplikacije s niskim do - do srednje - brzine. U ovoj se metodi zupčanik uranja u ulje, a okretni zupčanik prska ulje na mrežne zube. Podmazivanje tlaka koristi se za velike brzine i visokog opterećenja, gdje se ulje ispumpava pod pritiskom na područje mrežice zupčanika.
5. Preciznost proizvodnje
Visoka precizna proizvodnja ključna je za osiguravanje pravilnog funkcioniranja i opterećenja kapaciteta prijenosa SPUR -a. Sve netočnosti u procesu proizvodnje mogu dovesti do neravnomjerne raspodjele opterećenja, povećanih koncentracija naprezanja i preuranjenog neuspjeha.
Rezanje i mljevenje zupčanika
Procesi preciznog rezanja i brušenja koriste se za postizanje točnih profila i dimenzija zuba. Računalna - Numerička - kontrola (CNC) tehnologija obrade omogućuje visoku preciznu proizvodnju, osiguravajući da zupčanici ispune potrebne specifikacije. Mrežanje zuba zupčanika nakon rezanja može poboljšati površinsku završnu obradu i točnost dimenzije, smanjenje trenja i habanje.
Kontrola kvalitete
Strogi sustav kontrole kvalitete potreban je kako bi se osigurala kvaliteta proizvedenih zupčanika. To uključuje preglede dimenzija zupčanika, profila zuba, svojstva površine i materijala. Ne -destruktivne metode ispitivanja poput ultrazvučnog ispitivanja i ispitivanja magnetskih čestica mogu se koristiti za otkrivanje unutarnjih oštećenja u zupčanicima.
Zaključno, povećanje kapaciteta opterećenja prijevoznog prijenosa zahtijeva sveobuhvatan pristup koji uključuje odabir materijala, optimizaciju geometrije zupčanika, površinsko obradu, podmazivanje i visoku preciznu proizvodnju. U našoj tvrtki posvećeni smo pružanju visokih kvalitetnih zupčanika koji zadovoljavaju različite potrebe naših kupaca. Ako ste zainteresirani za naše proizvode ili imate bilo kakvih pitanja o povećanju opterećenja - nosivosti nosača Spur Gears -a, slobodno nas kontaktirajte za daljnju raspravu i nabavu.
Reference
- Dudley, DW (1962). Priručnik za opremu. McGraw - Hill.
- Townsend, DP (1992). Dudleyev priručnik za opremu. Marcel Dekker.
- Litvin, FL, & Fuentes, A. (2004). Geometrija zupčanika i primijenjena teorija. Cambridge University Press.
