Zupčanik je rotirajući kružni strojni dio koji ima urezane zube ili, u slučaju zupčanika ili zupčanika, umetnute zube (koji se nazivaju zupčanici), koji su u zahvatu s drugim (kompatibilnim) nazubljenim dijelom za prijenos (pretvorbu) momenta i brzine. Osnovni princip rada zupčanika analogan je osnovnom principu poluga. Zupčanik se neformalno može nazivati i zupčanik. Uređaji s zupčanicima mogu promijeniti brzinu, okretni moment i smjer izvora energije. Zupčanici različitih veličina proizvode promjenu momenta, stvarajući mehaničku prednost, kroz njihov prijenosni omjer, pa se stoga mogu smatrati jednostavnim strojem.
Prednosti Gear-a
Korištenjem zupčanika može se postići veliki omjer brzine uz minimalan prostor.
Koriste se za prijenos gibanja preko male središnje udaljenosti osovina
Pomoću sustava zupčanika možemo prenijeti gibanje između neparalelnih osovina koje se sijeku.
Zupčanici su mehanički jaki, tako da se mogu podići veći tereti.
Koriste se za velika smanjenja brzine i za prijenos momenta.
Koriste se za pozitivni pogon, tako da njegov omjer brzina ostaje konstantan.
Zupčanici se koriste za prijenos velikih HF
Zupčanici zahtijevaju samo podmazivanje, stoga je potrebno manje održavanja.
Imaju dug vijek trajanja, tako da je sustav zupčanika vrlo kompaktan.
Zašto odabrati nas
Prilagođena rješenja:Razumijemo da svaka aplikacija ima jedinstvene zahtjeve i naš tim može raditi s vama na razvoju prilagođenih lančanika prilagođenih vašim specifičnim potrebama. Bilo da tražite pouzdanog proizvođača lančanika po narudžbi koji će zadovoljiti vaše jedinstvene zahtjeve, mi imamo stručnost i iskustvo za isporuku visokokvalitetnih rješenja koja trebate.
Osiguranje kvalitete:Ponosni smo na pružanje lančanika najviše kvalitete, preciznosti i performansi. Naši proizvodi prolaze stroga testiranja kako bismo bili sigurni da zadovoljavaju ili premašuju industrijske standarde.
Tehnička podrška:Naš iskusni tim spreman vam je pomoći s odabirom proizvoda, uputama za instalaciju i svim tehničkim upitima koje imate.
Područja primjene:Lančanici se naširoko koriste u raznim industrijama, uključujući transportne sustave, strojeve za pakiranje, poljoprivrednu opremu itd.
Vrste zupčanika
Slijede različite vrste zupčanika
Unutarnji zupčanik
Ovi zupčanici se koriste zajedno s vanjskim zupčanicima i imaju zube koji su urezani u dijelove cilindara i stožaca. Koriste se u pogonima planetarnih zupčanika i zupčaničkim spojevima za osovine. Ova vrsta zupčanika ima jedan nedostatak: promjenjivi broj unutarnjih i vanjskih zupčanika kojima se mora upravljati zbog impedancija poput evolventnih i trohoidnih.
Miter Gear
Oštri zupčanici koji imaju omjer brzine jedan nazivaju se kosi zupčanici. Oni se koriste za promjenu smjera prijenosa snage bez promjene brzine. Postoje spiralni i ravni kosi zupčanici. Budući da spiralni kosi zupčanici stvaraju potisnu silu u aksijalnom smjeru, prilikom njihove primjene potrebno je uzeti u obzir potisne ležajeve. Bilo koji zakošeni zupčanik koji ima kut osovine različit od standardnih 90 stupnjeva naziva se kutni zakošeni zupčanik.
Pužni prijenosnik
Puži i pužni kotači dva su dijela ove vrste zupčanika. Puž je izrezana osovina oblika nalik vijku, a pužni kotač je zupčanik koji se slaže. Kao rezultat upotrebe različitih materijala, manje je trenja kada površine klize jedna preko druge i dolaze u dodir. Puž je izrađen od tvrdog materijala, dok je pužni kotač izrađen od mekog materijala.
Vijčani zupčanik
Vijčani zupčanici su dva spiralna zupčanika s identičnom rukom postavljena na neparalelna, kvaziosovina koja imaju kut zakretanja od 45 stupnjeva. Slabo su nosive i nisu prikladne za prijenos velike snage jer je kontakt zuba točkasti. Kod upotrebe vijčanih zupčanika, podmazivanje je važno jer klizanje površina zuba prenosi snagu. Nema ograničenja u mogućim kombinacijama zuba.
Spiralni konusni zupčanik
Konusni zupčanici sa savijenim linijama zubaca poznati su kao spiralni konusni zupčanici. Nadmašuju ravne konusne zupčanike u smislu učinkovitosti, čvrstoće, vibracija i buke zbog većeg omjera kontakta zuba. Međutim, njihov je izazovniji za stvaranje. Dodatno, zakrivljeni zubi stvaraju potisna naprezanja u aksijalnom smjeru. Nulti konusni zupčanik je spiralni konusni zupčanik s najmanjim kutom zakretanja.
Konusni zupčanik
Konusni zupčanici izgledaju poput stožaca i koriste se za prijenos sile između dva vratila koja se križaju u jednoj točki (osovina koja se sijeku). Konus služi kao uspravna površina konusnog zupčanika, a zubi su usječeni duž konusa. Linearni konusni zupčanici, spiralni konusni zupčanici, kosi zupčanici, kutni konusni zupčanici, krunski zupčanici i hipoidni zupčanici su među nekoliko vrsta koničnih zupčanika.

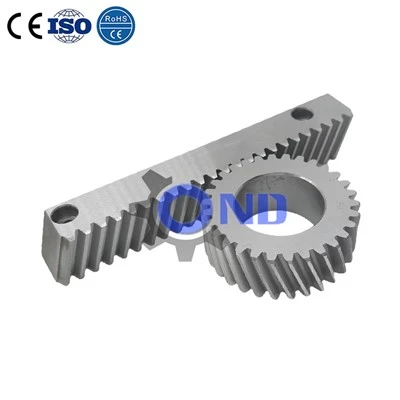

Zupčanik
Zupčasta letva je skup zuba jednake veličine i oblikovanih koji su ravnomjerno raspoređeni duž ravne površine ili ravne šipke. Zupčanička letva je zupčanik u obliku cilindra s beskonačnim polumjerom cilindra. Pretvara rotacijski moment u linearno gibanje zahvatom sa sfernim zupčanikom zupčanika. Dvije vrste zupčanika s ravnim zubima su ravne zubne letve i spiralne zubne letve. Izvedivo je spojiti zupčaste letve kraj s krajem glodanjem krajeva zupčanih letvi.

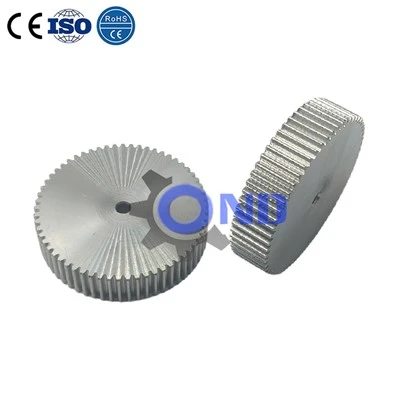

Spur Gear
Čelični zupčanici su cilindrični zupčanici s linijom zuba koja je ravna i paralelna s vratilom i podskup su grupe zupčanika s paralelnim vratilom. Najpopularniji zupčanici su čelični zupčanici jer imaju visok stupanj preciznosti i mogu se lako proizvesti. Imaju svojstvo da su oslobođeni aksijalnog opterećenja (potisno opterećenje). Veći od dva koji se zahvaćaju naziva se zupčanik, a manji zupčanik.
Spiralni zupčanik
Slično čeličnim zupčanicima, spiralni zupčanici su cilindrični zupčanici sa zavojitim linijama zubaca koji se koriste s paralelnim vratilima. Korisni su za primjene pri velikim brzinama jer nude veću tišinu, bolji zahvat zuba od čeličnih zupčanika i mogu prenijeti veće težine. Potisni ležajevi su potrebni kada se koriste spiralni zupčanici jer proizvode potisnu silu u aksijalnom smjeru. Budući da spiralni zupčanici imaju desni i lijevi zakret, zahvatni par zahtijeva zupčanike sa suprotnom rukom.
Dvostruki spiralni zupčanici
Dvostruki spiralni zupčanici su vrsta spiralnih zupčanika u kojima su dvije spiralne površine raspoređene jedna pored druge, odvojene razmakom. Kutovi zavojnice na svakoj strani su identični, ali u suprotnosti. Korištenjem dvostrukih spiralnih zupčanika, potisna opterećenja su eliminirana, a potencijal za još više preklapanja zuba i glatkiji rad je povećan. Slično spiralnom zupčaniku, zatvoreni prijenosnici ponekad koriste dvostruke spiralne zupčanike.
Zašto nam trebaju zupčanici
Zupčanici su izuzetno važan uređaj za prijenos rotacije s jedne osi na drugu. Stoga zupčanici mogu prilagoditi izlaznu brzinu osovine. Pretpostavimo da imate motor koji se okreće pri 100 okretaja u minuti, a vi želite da se vrti samo pri 50. Sustav zupčanika može se koristiti za smanjenje brzine tako da se izlazna osovina okreće na pola brzine motora.
Nadalje, zupčanici se široko koriste u okolnostima visokog opterećenja jer njihovi zubi omogućuju finiju, diskretniju kontrolu kretanja i sile osovine. Na primjer, ako drugi kotač u nizu zupčanika ima više zubaca od prvog, okreće se sporije, ali s većom snagom od prvog. Zupčanici također nude prednost nad većinom sustava remenica u tom pogledu.
Kada se dva zupčanika spoje, drugi se okreće u suprotnom smjeru. Na primjer, mjenjač koji se nalazi u središtu stražnje osovine vozila sa stražnjim pogonom koristi konusni zupčanik za pomicanje snage pogonskog vratila za 90 stupnjeva i okretanje stražnjih kotača.
Materijali korišteni za zupčanike
Uobičajeni materijali koji se koriste za zupčanike uključuju:
Željezo- Za zupčanike se vrlo često koriste različite vrste čelika. Neki primjeri uključuju ugljični čelik, legirani čelik, kaljeni čelik. Čelik je izdržljiv, jak i sposoban izdržati velika opterećenja.
Lijevano željezo- Sivi lijev je još jedan uobičajeni materijal za neke primjene zupčanika. Čvrst je i otporan na abraziju.
Najlon- Zupčanici od najlona ili druge plastike/polimera ponekad se koriste kada je važna mala težina ili smanjenje buke. Oni su samopodmazujući.
Aluminij- Lagani aluminijski zupčanici mogu se koristiti tamo gdje je težina primarna briga. Aluminijske legure su jake, ali možda neće trajati tako dugo kao čelik u nekim primjenama.
Mjed- Povremeno se koristi za zupčanike. Mjed je otporniji na koroziju od čelika i samopodmazuje se. Ali ne tako jak kao čelik.
Kompozitni materijali- Plastika ojačana vlaknima i drugi kompoziti postaju sve popularniji za određene primjene zupčanika. Mogu se dizajnirati za čvrstoću i otpornost na habanje.
Keramika- Napredni keramički materijali poput silicijevog karbida pružaju izvanrednu tvrdoću i otpornost na trošenje, ali su vrlo krti. Koristi se u teškim uvjetima.
Kompoziti s metalnom matricom- Uključite legure ojačane keramikom kako biste osigurali čvrstoću metala s tvrdoćom/otpornošću na koroziju keramike.
Karakteristike dizajna zupčanika
Zupčanici su dostupni u različitim dizajnima, konstrukcijama i konfiguracijama kako bi odgovarali širokom rasponu industrija i primjena. Ove različite karakteristike omogućuju klasificiranje i kategorizaciju zupčanika na nekoliko različitih načina, koji uključuju:
Oblik zupčanika
● Dizajn i konstrukcija zuba zupčanika
● Konfiguracija osi zupčanika
● Oblik zupčanika
Većina vrsta zupčanika je kružna—tj. zubi zupčanika raspoređeni su oko cilindričnog tijela zupčanika s kružnom površinom—ali dostupni su i neki zupčanici koji nisu kružni. Ovi zupčanici mogu imati eliptične, trokutaste i kvadratne površine.
Uređaji i sustavi koji koriste kružne zupčanike doživljavaju konstantnost izraženih prijenosnih omjera (tj. omjera izlaza prema ulazu)—i za brzinu vrtnje i za moment. Konstantnost prijenosnog omjera znači da s istim ulazom (bilo brzinom ili momentom), uređaj ili sustav dosljedno osigurava istu izlaznu brzinu i moment.
S druge strane, uređaji i sustavi koji koriste zupčanike koji nisu kružni imaju promjenjive omjere brzine i momenta. Varijabilna brzina i okretni moment omogućuju nekružnim zupčanicima da ispune posebne ili nepravilne zahtjeve gibanja, kao što je naizmjenično povećanje i smanjenje izlazne brzine, više brzina i kretanje unazad. Dodatno, linearni zupčanici, kao što su zupčaničke letve, mogu pretvoriti rotacijsko gibanje pogonskog zupčanika u translatorno gibanje (ili kombinaciju translatornog i rotacijskog gibanja) gonjenog zupčanika.
Zubi zupčanika također se nazivaju zupčanici, stoga se zupčanik naziva i pomalo arhaičnim izrazom zupčanik. Dok su u prethodnom odjeljku zupčanici kategorizirani na temelju cjelokupnog oblika tijela zupčanika, ovaj odjeljak opisuje karakteristike koje se odnose na njihov dizajn i konstrukciju zuba (tj. zupčanika). Postoji nekoliko uobičajenih opcija dizajna i konstrukcije dostupnih za zube zupčanika, uključujući:
● Struktura zuba
● Položaj zuba
● Profil zuba
● Struktura zuba zupčanika
Ovisno o strukturi zupčanika, zubi zupčanika su ili urezani izravno u gotovu zupčaniku ili umetnuti kao zasebne, oblikovane komponente u gotovu zupčaniku. Za većinu primjena, nakon što zupčanik podlegne zamoru, može se zamijeniti u cijelosti. Međutim, prednost korištenja zupčanika s odvojenim zupčanicima je mogućnost pojedinačne zamjene zubaca jer se svaki od njih iscrpi, umjesto zamjene cijele komponente zupčanika. Ova mogućnost može pomoći u smanjenju ukupnih troškova zamjene zupčanika tijekom vremena budući da su pojedinačni zupčanici dostupni po nižoj cijeni u usporedbi s cijenom kompletnog zupčanika. Osim toga, to
omogućuje zadržavanje i očuvanje specijaliziranih, prilagođenih ili na drugi način teško dostupnih tijela zupčanika.
Postavljanje zuba zupčanika
Zubi zupčanika se režu ili umeću na vanjsku ili unutarnju površinu tijela zupčanika. Kod vanjskih zupčanika zupci su smješteni na vanjskoj površini tijela zupčanika, usmjereni prema van od središta zupčanika. S druge strane, kod unutarnjih zupčanika, zupci su smješteni na unutarnjoj površini tijela zupčanika, usmjereni prema unutra prema središtu zupčanika. U spojenim parovima, položaj zuba zupčanika na svakom od tijela zupčanika uvelike određuje kretanje pogonjenog zupčanika.
Kada su oba zupčanika u spojenom paru vanjskog tipa, pogonski i gonjeni zupčanik (i njihova odgovarajuća osovina ili osnovna komponenta) okreću se ili pomiču u suprotnim smjerovima. Ako aplikacija zahtijeva da se ulaz i izlaz okreću ili pomiču u istom smjeru, zupčanik za pomoć (tj. zupčanik smješten između pogonskog i gonjenog zupčanika) obično se koristi za promjenu smjera rotacije gonjenog zupčanika.
Ako je jedan od spojenog para zupčanika unutarnji zupčanik, a drugi vanjski zupčanik, i pogonski i pogonski zupčanik se okreću u istom smjeru. Ova vrsta konfiguracije para zupčanika uklanja potrebu za pomoćnim zupčanikom u primjenama koje zahtijevaju isti smjer vrtnje u pogonskom i gonjenom zupčaniku. Dodatno, konfiguracije koje koriste interno-vanjski par zupčanika prikladne su za aplikacije s ograničenim ili ograničenim prostorom jer se zupčanici i njihova osovina ili osnovne komponente mogu postaviti bliže jedna drugoj nego što je to moguće s usporedivim samo vanjskim parom zupčanika.
Profil zuba zupčanika odnosi se na oblik poprečnog presjeka zuba zupčanika i utječe na različite radne karakteristike zupčanika, uključujući omjer brzine i doživljeno trenje. Iako postoji veliki broj profila zuba koji su dostupni za dizajn i konstrukciju zupčanika, postoje tri glavne vrste profila zuba koji se koriste - evolventni, trohoidni i cikloidni.
Zubi evolventnog zupčanika slijede oblik određen evolventnom krivuljom kruga, koja je geometrijsko mjesto formirano krajnjom točkom zamišljene linije tangentne na osnovni krug dok se linija kotrlja duž opsega kružnice. U cijeloj industriji, većina proizvedenih zupčanika koristi evolventni profil zuba i zbog njegove jednostavnosti proizvodnje i glatkoće rada. U usporedbi s nekim drugim profilima, evolventni profil se sastoji od manjeg broja krivulja, čime je izrada evolventnih zuba zupčanika jednostavnija, a samim tim i jeftinija potrebna oprema za izradu, što smanjuje ukupne troškove proizvodnje. Prednost evolventnih zuba zupčanika leži u njihovoj konstantnosti kuta pritiska tijekom cijelog zahvata zupčanika i sposobnosti toleriranja varijacija u razmaku središta zupčanika bez utjecaja na konstantnost prijenosnog omjera za moment i brzinu. Konstantnost kuta pritiska omogućuje evolventnim zupčanicima lakši rad od zupčanika s drugim profilima zuba, a tolerancija varijacija omogućuje veću fleksibilnost unutar specifikacija dizajna zupčanika.
Za razliku od evolventne krivulje gdje se linija kotrlja duž opsega kruga, trohoidna krivulja je geometrijsko mjesto formirano od točke na fiksnoj udaljenosti (a) od središta kruga s danim radijusom (r) dok se krug kotrlja duž ravna linija. Trohoide su opća kategorija krivulja koja uključuje cikloide.
● Ako a
● ako je a=r, tada je formirana krivulja cikloida
● if a>r, tada je formirana krivulja produžena cikloida
U usporedbi s evolventnim profilom zuba zupčanika, ti se profili rijetko koriste za projektiranje i konstrukciju zupčanika osim za upotrebu u specijaliziranim primjenama. Na primjer, trohoidni zupčanici često se koriste u pumpama, a cikloidni zupčanici u tlačnim puhalima i satovima. Unatoč njihovoj ograničenoj primjeni, trohoidni i cikloidni profili nude nekoliko prednosti u odnosu na evolventni profil, uključujući veću trajnost zuba i eliminaciju smetnji.
Konfiguracija osi zupčanika
Konfiguracija osi zupčanika odnosi se na orijentaciju osi — duž kojih leže osovine zupčanika i oko kojih se zupčanici okreću — u odnosu jedne na drugu. Postoje tri glavne konfiguracije osi koje koriste zupčanici:
● Paralelno
● Presijecanje
● Neparalelni, ne sijeku se
Konfiguracije paralelnih zupčanika
Kao što je naznačeno u nazivu, paralelne konfiguracije uključuju zupčanike povezane s rotirajućim vratilima na paralelnim osima unutar iste ravnine. Rotacija pogonskog vratila (i pogonskog zupčanika) je u suprotnom smjeru od onog pogonskog vratila (i pogonskog zupčanika), a učinkovitost prijenosa snage i gibanja je obično visoka. Neki od tipova zupčanika koji koriste paralelne konfiguracije uključuju cilindrične zupčanike, spiralne zupčanike, unutrašnje zupčanike i neke varijante zupčanika sa zupčastom letvom.
Presijecanje konfiguracija zupčanika
U konfiguracijama koje se presijecaju, osovine zupčanika su na osi koje se presijecaju unutar iste ravnine. Kao i paralelna konfiguracija, ova konfiguracija općenito ima visoku učinkovitost prijenosa. Konusni zupčanici - uključujući kosi, ravni konusni i spiralni konusni zupčanici - spadaju u skupinu zupčanika koji koriste konfiguracije koje se križaju. Tipične primjene zupčanika koji se križaju uključuju promjenu smjera gibanja unutar sustava prijenosa snage.
Neparalelne konfiguracije zupčanika koje se ne sijeku
Parovi zupčanika s neparalelnom konfiguracijom koja se ne siječe imaju osovine koje postoje na osi koje se križaju (tj. nisu paralelne), ali nisu u istoj ravnini (tj. ne sijeku se). Za razliku od paralelnih i križnih konfiguracija, ova konfiguracija općenito ima nisku učinkovitost prijenosa gibanja i snage. Neki primjeri neparalelnih zupčanika koji se ne sijeku uključuju navojne zupčanike, pužne zupčanike i hipoidne zupčanike.
Osim gore spomenutih karakteristika dizajna, postoji nekoliko drugih opcija koje profesionalac u industriji ili agent za nabavu može razmotriti prilikom projektiranja i odabira opreme za svoju posebnu primjenu. Neke od ostalih karakteristika koje se mogu uzeti u obzir uključuju konstrukcijski materijal, površinsku obradu, broj zuba, kut zuba i vrstu maziva i metodu podmazivanja.
Možete li nam dati neke savjete o tome kako odabrati najbolju vrstu opreme za razne primjene?
Ovo je često pitanje s kojim se moj tim i ja susrećemo svaki dan. Pravi odgovor je da svaka vrsta zupčanika nudi jedinstvene prednosti na temelju geometrije zupčanika i karakteristika mreže.
Kako bi se pronašao odgovarajući stil zupčanika za aplikaciju, prvo treba razmotriti koji će tip zupčanika odgovarati orijentaciji osovine sustava. Mogućnosti su sljedeće:
● Paralelne osi
● Presječne osi
● Neparalelne osi koje se ne sijeku
Budući da će svako rješenje uvijek biti specifično za aplikaciju, moraju se uspostaviti sljedeće informacije:
● RPM / omjer prijenosa
● Zahtjevi za opterećenje/okretni moment/radni ciklus
● Okruženje u kojem će djelovati
● Stambena ograničenja
● Ciljane cijene
Nakon što u potpunosti razumijemo što je potrebno, možemo ponuditi odgovarajuće rješenje koje se temelji na specifičnim parametrima aplikacije. Važno je napomenuti da se čelni/zavojni zupčanici najčešće koriste zbog širokog raspona dostupnih konfiguracija zuba i njihove fleksibilnosti za primjenu na mnoge mehanizme. Na primjer, dva cilindrična zupčanika mogu se spojiti u paralelnom mehanizmu vratila omogućujući prijenos gibanja i promjenu smjera, ili se zupčanik može spojiti sa zupčastom letvom pretvarajući tako rotacijsko gibanje u linearno putovanje, i konačno, cilindrični zupčanik može biti dio mehanizam planetarnog zupčanika u kojem će se spojiti s unutarnjim zupčanikom i koristiti kao pojačivač ili reduktor brzine.
Naša tvornica
Naša tvornica osnovana je 2000. godine, a 2010. godine osnovali smo inozemnu trgovačku tvrtku-Tianjin Ounaida Transmissions Machinery Trading Co., Ltd. Naša tvornica ima naprednu i preciznu opremu za učinkovito dovršavanje proizvodnje proizvoda.
Pitanja
P: Koja je svrha zupčanika?
P: Koji su primjeri zupčanika u svakodnevnom životu?
P: Koje su 3 glavne namjene zupčanika?
P: Je li zupčanik kotač?
P: Kojih je 7 vrsta zupčanika?
P: Koji je prijenosnik najteži?
P: Koje su 4 glavne vrste zupčanika?
P: Koja tehnologija koristi zupčanike?
P: Što je zupčanik?
P: Kako izgleda zupčanik?
P: Koji će se zupčanik najbrže okretati?
P: Koji će se zupčanik okretati najsporije, objasnite zašto?
P: Koja je svrha zupčanika u ciklusu?
P: Koje su četiri funkcije zupčanika?
P: Koji se stupanj prijenosa koristi za velike brzine?
P: Koje dvije stvari može promijeniti sustav zupčanika?
P: Kako zupčanici rade fizički?
P: Što je teorija zupčanika?
P: Zašto zupčanici moraju zahvatiti?
P: Kako rade konusni zupčanici?
